低功耗中 LED 指示燈的應用問題
前言
在低功耗產品的設計中，LED 燈算得上是一個高功耗的元器件，但是有時候需要LED作為指示燈，讓人們知道設備的工作狀態，所以本文的我們就來了解下在低功耗設備中，LED 燈作為指示燈我們需要知道的一些細節。
-
前言
-
一、 LED 燈的選擇
-
1.1 LED 燈的電流
-
1.2 LED 燈的電壓
-
1.3 LED 燈串聯電阻的計算
-
二、51 單片機控制 LED 的技巧
-
結語
一、 LED 燈的選擇
首先要說的就是 LED 燈的選擇，或許有些朋友平時應用都不存在 LED 燈選型這么一個流程，實際上對于一般的應用，只需要選好對應的封裝，管它什么顏色的 LED 燈，確實都能用，都無所謂。但是在做低功耗產品上 LED 燈選型也是有講究的。
1.1 LED 燈的電流
我們知道 LED 燈發光的強弱是根據流過它的電流大小決定的，當然是要在它能正常工作的范圍內。若要降低功耗，可以適當降低電流，但同時亮度也會下降。

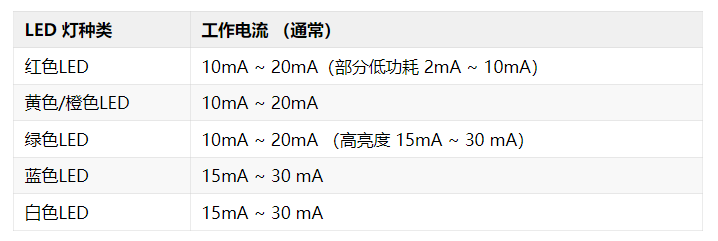

對于不同的 LED 燈他們的亮燈電流也有所不同的：
上面表格可作為一般參考，具體的電流需求可能因 LED 的具體型號和制造工藝而有所不同。
單從電流上來看，一般紅燈和黃燈甚至是綠燈功耗相對來說都低一些，紅燈甚至有些專門針對低功耗設計的。
但是對于我們選型，除了電流，還需要考慮電壓，因?yàn)槠綍r(shí)應用都會給 LED 燈串聯一個電阻使用。
實際上平時應用起來我們也不會特意的去計算，應該串聯多大的電阻使得他在正常的工作范圍內，比如我們一般在 3.3V 的供電情況下，給作為指示燈的 LED 燈串聯一個 3.3K 的電阻就行了，基本上什么顏色的 LED 燈都行。
我們提到 LED 燈的電流，一是因?yàn)榇_實不同的 LED 燈的工作電流不一樣，二是在低功耗環境下，我們當然是希望電流越小越好，那這里其實就要根據大家自己的實際情況串聯電阻了，因?yàn)榇?lián)電阻越大，流過 LED 燈的電流越小，LED 燈會更暗，你要在保證能夠滿足亮度效果了的情況下，串聯合適的電阻。
需要注意的一點就是，3.3V 的電源，串聯了電阻后，在 LED 燈兩端的電壓，肯定是小于3.3V 的，我們低功耗環境中有些 IO 口是 1.8V 的，使用 IO 口驅動 LED 燈會存在有些燈根本亮不了的情況，這就要看下面我們要提到的 LED 燈的工作電壓了。
1.1.1 LED 燈的效率
還得額外提一點，不同顏色的LED在相同電流下的亮度不同，
通常紅色、綠色的 LED 光效較高，在較低電流下也能達到所需亮度。
1.2 LED 燈的電壓
電流大小直接關系到 LED 燈的亮度，那么在低功耗產品中，LED 燈的工作電壓其實是一個重要的參數。
在上面我已經提到過，在有些低功耗場景， 1.8V 的電壓時候，一些 LED 燈根本亮不起來。

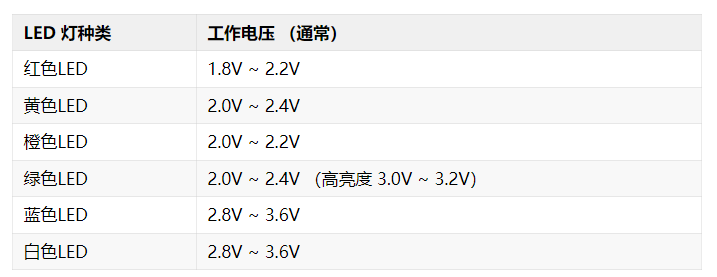

和電流一樣，我這里給 LED 燈的工作電壓也做了個表格：
上面表格可作為一般參考，實際應用中應根據具體 LED 的規格書來確定準確的 工作電壓。
通過上面我們可以很明顯的知道，其實我們已經可以得出結論 在低功耗場合為了更加的節能，指示燈選擇紅色相對來說更加合理。
根本原因就是 紅色 LED 燈的工作電壓低，較小電流下亮度也能達到較高的亮度，效率高，工作電流要求也相對較低，在于其低電壓和低電流下也能提供足夠亮度，非常適合低功耗的應用。

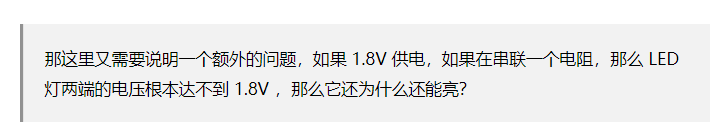

問題：
LED 的工作電壓 通常是指 在特定的電流條件下 （工作電流）LED 兩端的典型壓降，實際上 在比起標稱電壓稍低的電壓下仍然可以發光，只不過亮度會比較低 。
好了，到這里，我們應該已經完全了解了在低功耗產品中，想要更加的低功耗，為什么會選擇紅色 LED 燈了。
我們做好了硬件的設計，那么在程序中，我們有沒有什么講究呢？這個下面我會分享一個小技巧，能用上就用，用不上就當了解。
1.3 LED 燈串聯電阻的計算
本小結其實與低功耗無關，屬于額外附加段落。

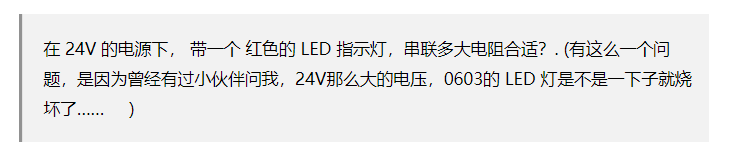

既然聊到了 LED 燈的使用，那么就直接給個簡單的應用計算，告訴大家怎么選擇 LED 燈的串聯電阻。

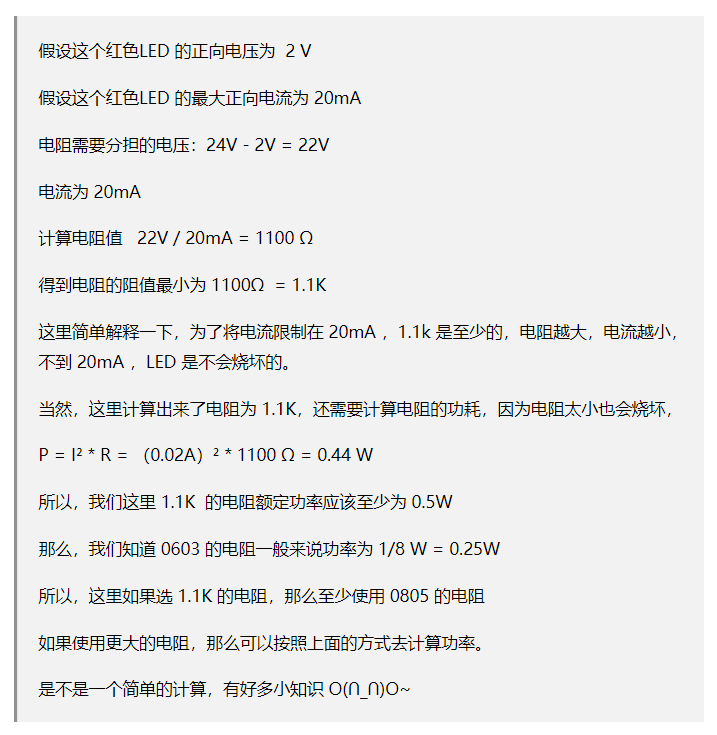

下面我就直接上計算步驟，供大家參考：
二、51 單片機控制 LED 的技巧
聲明，本小結技巧只適用于部分 51 單片機，在休眠喚醒的那一刻用來指示自己工作狀態的情況。

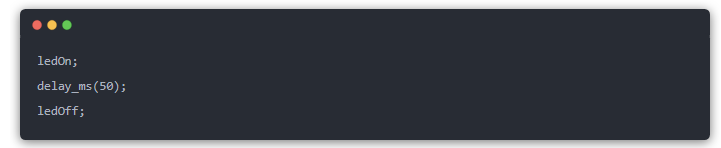

LED 燈作為指示燈，程序設計中我們常規的做法，寫一個LED 燈的閃爍程序用來指示：
上面我們延時了用 多少 ms ，完全看自己的應用要求，反正 delay 的時間其實都是相對功耗高的時候，一般這個時候系統也是不能休眠的，時間太長功耗就大，這個根據自己需求來。
但是我們本節要說到的就是在 51 單片機做低功耗產品時，利用部分 51 單片機初始化的時候 IO 的電平跳變來實現的 LED 燈閃爍效果，并不需要軟件額外的代碼去翻轉 IO 口。

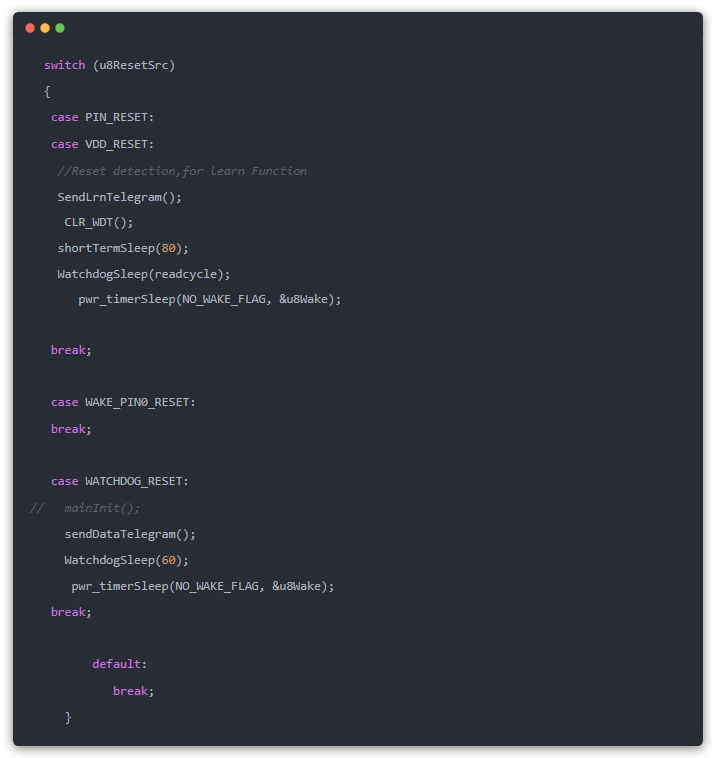

舉個例子，下面代碼是在 51 單片機上一段控制休眠喚醒的程序：

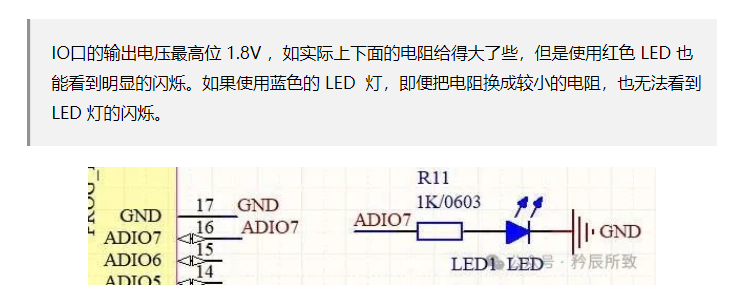

上面的大概意思就是進入休眠以后通過不同的喚醒源喚醒，在程序中并沒有 IO 口翻轉的的程序，但是單片機在每次喚醒的時候， IO 口的電平會產生跳變，會導致 LED 燈閃爍一次，正好當成喚醒工作的指示燈， LED 燈的硬件設計是使用 IO 口直接驅動，如下圖：
上面這種情況， 是因?yàn)?1 單片機在復位過程中，I/O口的狀態可能會經歷一個未定義的階段，導致在初始化完成之前I/O口的狀態會有短暫的變化。我們以往的應用往往是如何去避免這個跳變，在這種低功耗指示燈的廠家下，反而可以利用這一點，為我們的產品做指示燈使用。
結語
本文主要說明了一下在低功耗的產品中，需要用到的 LED 指示燈選擇相關的問題，還提到了在部分單片機應用中可以利用單片機喚醒時候 IO 口的跳變實現 LED 的指示功能。
整體還是比較簡單的，那本文就到這里，謝謝大家！
